Топ 8 самых эффективных трубогибов

В центре внимания нашего рейтинга на сегодня находятся наилучшие инструменты для гибки труб. Труба – это удивительное изобретение: она не только позволяет переносить жидкости или газы от одной точки к другой, но также является прочным конструкционным материалом. В самом деле, профильные трубы предназначены именно для этого – вы ведь не будете использовать их для сборки водопровода?

Однако, независимо от применения, иногда нельзя обойтись прямыми кусками труб – возможно потребуется изогнутая труба определенного радиуса. И, если медную трубу сильный мужчина может набить песком и завернуть вокруг подходящего пенька голыми руками, то со стальными (особенно профильными) такой трюк не сработает. Что делать? Можно либо вспомнить, где находятся муниципальные сантехники в районе (у них все еще есть трубогиб времен Брежнева, но какой!), либо приобрести собственный трубогиб – особенно это полезно в частном секторе, где местных сантехников по определению нет, и необходимо ли везти трубы в город?

Учитывая особенности задачи, мы не будем рассматривать несъемные «фабричные» модели (хотя автор как раз работал на таком трехфазном «летающем аппарате» неоднократно), а обратимся к портативным моделям трубогибов – либо полностью ручным, либо с собственным приводом. Для использования в доме или на даче, либо в собственной мастерской, не занимающейся массовым гибкой труб, такой выбор будет оптимальным – остается разобраться с предложениями магазинов. Ну, а это – традиционно наша работа.

Список самых популярных приборов для изгибки труб

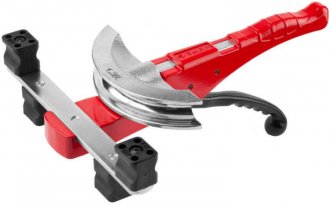

Трубогиб ЗУБР Эксперт 23521-H6

В нашем рейтинге на первом месте находится трубогиб ЗУБР “Эксперт” 23521-H6. Название “арбалетные трубогибы” объясняется довольно легко, достаточно взглянуть на его конструкцию: на “ложе” (которое действительно напоминает арбалеты, используемые в Средние века) установлена поперечина с упорами, наподобие плеч арбалета, за исключением того, что здесь нет тетивы. Такие конструкции имеют низкую жесткость, и механизм не может передавать большое усилие на пуансон – поэтому эти трубогибы предназначены в первую очередь для работы с медными трубами, и в лучшем случае – с тонкостенными стальными трубами.

Комплектация «Зубра» (как указано в заголовке) включает в себя пять пуансонов, предназначенных для использования с различными трубами диаметром от 3/8 до 7/8 дюйма. Механизм храповика, который передвигает зубчатую рейку с пуансоном, удобно активируется с помощью нижнего рычага, имеющего эргономичную форму. Работать с «Зубром» комфортно благодаря отсутствию острых краев на рукоятке и рычаге. Для освобождения трубы после гибки достаточно полностью опустить рычаг вниз, разблокировав храповик, и вернуть рейку назад. Комплект поставляется с одним кейсом, в котором есть три дополнительных ложемента для «неходовых» пуансонов, которые можно приобрести отдельно без необходимости искать, где их хранить.

Основные преимущества:

• Удобная эргономика
• Надежный механизм храповика

Минусы:

• Ограниченный набор пуансонов в комплекте
• Необходимость покупки дополнительных ложементов
• Добавление мягкой накладки на рукоять не было бы лишним

9.4 / 10

Рейтинг

Отзывы

Этот трубогиб является вполне нормальным выбором за свою цену. На него можно положиться, так как пока нет никаких проблем с надежностью. Он идеально подходит для работы с медными трубами.

Крафтул 23501-H6

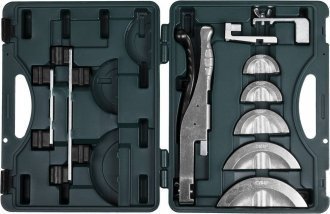

Вам что-то знакомо? Действительно, этот «немецкий» трубогиб очень похож на «русский» трубогиб, как по маркировке, так и по конструкции. Они отличаются только покрытием (гальваника вместо краски, что не так важно) и комплектацией: у Крафтула есть два дополнительных «приспособления», которые позволяют гнуть трубу в обратном направлении. Однако, не всегда это нужно, и в магазинах Крафтул обычно дороже, чем «Зубр» с таким же набором пуансонов. Поэтому, если удастся найти Крафтул со скидкой, то можно подумать о его покупке, но в противном случае, лучшим выбором будет трубогиб «Зубр»: зачем платить больше за одно и то же?

Основные преимущества:

• Реверсирование гибки вперед-назад

Недостатки:

• Стоимость двух дополнительных литых деталей высока

9.1 / 10

Рейтинг

Отзывы

В основном я использую трубогибы с полдюймовой медью, при этом приложение усилий вполне нормальное – если приходится делать много гибов сразу, то руки не устают.

Наиболее эффективные ручные гибочные приспособления

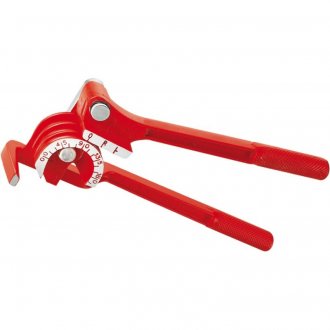

Супер-Эго 761020000

Весьма захватывающий вариант прочного и универсального трубогиба: благодаря трем направляющим канавкам один Super-Ego Minibend способен использоваться при гибке труб диаметром 1/4, 5/16 или 3/8 дюйма. Угловые метки на неподвижной направляющей заданы с интервалом в 15 градусов. Поскольку разные диаметры труб требуют разного упора, на рычаге есть три метки для отсчета угла при работе с центральным, правым или левым пазами (то есть у каждого диаметра своя метка). Однако было бы логичнее маркировать их сразу диаметром трубы, а не просто “0-R-L”. Сочетание цифры и буквы на метке является унификацией, так как компания предлагает и “метрическую” версию (модель 761000000) для труб диаметром 6, 8 и 10 мм. Если перевести дроби дюйма в миллиметры, становится понятно, что эти две модели практически идентичны – просто одна предназначена для дюймового рынка, а другая – для метрического.

Поскольку трубогиб предназначен для работы с мягкими тонкостенными трубами, не будем придираться к отсутствию накладок на рычагах: усилие при работе очень низкое. Зато этот трубогиб красиво и точно гнет трубки, даже под углом до 180 градусов.

Основные преимущества:

• Универсальность
• Качество и точность гибки
• Умеренный вес при большой прочности

Минусы:

• Работа только с трубками относительно небольших диаметров

Рейтинг: 9.7 / 10

Отзывы

Этот инструмент идеально подходит для работы с кондиционерными трубками, так как он полностью соответствует стандартным размерам и обеспечивает чистое и аккуратное гибку.

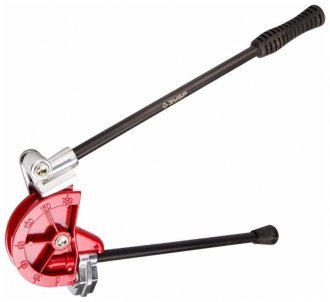

Трубогиб ЗУБР Эксперт 23524-1/2

Продолжаем рассматривать лучшие ручные трубогибы ЗУБР Эксперт 23524-1/2. Эти трубогибы обычно предназначены для работы с трубами определенного диаметра, поэтому это следует учесть при выборе. В нашем рейтинге мы рассматриваем вариант для полудюймовой трубы, что указано в маркировке модели.

Трубогиб – это удобное и простое устройство: его рукоять обрезинена и отлично ложится в руку, на радиусной оправке есть риски, которые показывают основные углы гиба: если вам нужно согнуть под углом в 180 градусов, пожалуйста, доведите рычаг до этой метки (для упругих труб может потребоваться небольшой перебор, так как после гибки они могут слегка разогнуться). Конструкция трубогиба достаточно прочная для работы с мягкими материалами, поэтому вы можете спокойно использовать его: конечно, он не такой известный как “Ротенбергер”, но зато он доступен и продаётся во множестве магазинов.

Основные преимущества:

• Удобство гибки под заданный угол
• Удобная рукоять
• Низкая цена

Недостатки:

• Узкая специализация на один диаметр трубы

9.5 / 10 – это отличный рейтинг! У меня только положительные отзывы о Kraftool 23503-H4. Гнет он в любом нужном углу, и мне пришлось использовать его именно для разворотов на 180 градусов. И я сразу же окупил свою покупку, учитывая такую низкую цену.

Этот трубогиб предназначен для работы с медными трубами трех различных диаметров: 12, 15 и 22 мм. В целом, конструкция этого трубогиба является удачной, в отличие от “узкоспециализированных” моделей, которые приходится покупать отдельно для каждого диаметра. Однако, угол гиба здесь ограничен 90 градусами, что является конструктивным ограничением, в то время как рычажные модели с одной направляющей позволяют гнуть трубы на 180 градусов. Кроме того, отсутствие формованных резиновых рукоятей на рычагах является еще одним недостатком, так как придется нажимать прямо на металлические ручки. Наконец, стоимость трех “Зубра” для трех разных размеров все равно будет дешевле, чем один Kraftool. В целом, можно сказать, что задумка была хорошей, но на практике все не так гладко, как хотелось бы.

Основные преимущества:

• Универсальность

Недостатки:

• Ограничение гиба на 90 градусов
• Неудобный хват

9.2 / 10 Рейтинг

Отзывы

Он может быть несколько больше, чем арбалетный, но вы работаете уже двумя руками, а не просто двигаете кисть: это легче и быстрее.

Лучшие трубогибы с электроприводом

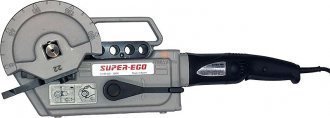

SUPER-EGO ROBEND 4000

В рейтинге лучших трубогибов обязательно должен быть SUPER-EGO ROBEND 4000. У испанского электромеханического трубогиба внутри находится не просто редуктор, а настоящая коробка передач – и это не удивительно, учитывая, что вращение от мощного коллекторного двигателя с мощностью 1 кВт нужно замедлить в десять тысяч раз. Но представьте себе, какой крутящий момент развивает этот трубогиб: при работе со сталью он может изогнуть трубы на 180 градусов, даже на три четверти.

Трубогиб доступен в различных вариантах, от простого до комплекта с кейсом и направляющими. Есть возможность крепления на треногу, что облегчает работу с 13-килограммовым трубогибом.

Угол гиба можно легко настроить без использования инструментов, и разобраться с настройкой несложно. Если требуется изготовление большого количества однотипных деталей, трубогиб будет очень удобен: когда достигнут нужный угол, питание двигателя автоматически отключится благодаря передаточному числу редуктора, и остановка будет практически мгновенной, несмотря на инерцию ротора. Затем достаточно переключить рычаг реверса, чтобы освободить трубу.

Кстати, вам не напоминает название этой модели что-то? Ведь есть одна немецкая марка, которая любит везде использовать свою букву “Ро”. Да, это действительно так, Super-Ego уже давно является частью компании Rothenberger AG – но, думаю, вам не нужно представлять ее знакомым с трубами.

Основные преимущества:

• Простота настройки угла
• Удобство массовой гибки под определенным углом
• Высокая производительность – на изгиб в 180 градусов требуется всего 10 секунд

Недостатки:

• Высокая цена
• Шум двигателя (36000 оборотов в минуту, все-таки!)

Лучшие трубогибы с гидравлическим приводом

VOLL V-Bend 2

Эта вещь действительно стоит своих денег: ее легко настраивать, она быстро гнет трубы, а редуктор очень прочный. Если знаешь, как вставить трубы, то эта штуковина для тебя.

Достаточно бюджетный (особенно по сравнению с аналогами от Super-Ego, где цены втрое выше) горизонтальный трубогиб с гидравлическим приводом доступен в разных моделях с разными усилиями от 6 до 23 тонн. Например, 13-тонная модель V-Bend 2 является “золотой серединой” и идеально подходит для работы с водопроводными трубами диаметром до двух дюймов.

В комплекте трубогиба – не только шесть пуансонов (от полудюйма до двух дюймов), но и тренога. Учитывая, что весит трубогиб 38 кг (и это без комплекта пуансонов!), она точно необходима: нет желания лишний раз его перетаскивать, поэтому лучше собрать и оставить стоять. Верхняя пластина не закреплена прочно болтами, а качается на поперечном пальце – благодаря этому замена пуансонов очень удобна. Также удобно и визуально контролировать гибку трубы – пуансон выталкивает ее быстрее, чем появляется риск появления «гармошки» по внутренней стороне трубы, всегда можно успеть снизить усилие на рычаге, снять трубу и заполнить ее песком, если без заполнения она станет негнущейся.

Основные достоинства:

• Хорошее качество сборки
• Удобство замены пуансонов и контроля гибки

Недостатки:

• Гидроцилиндры с закрытым контуром вертикальной модели предлагают более удобную эксплуатацию по сравнению с гидроцилиндрами, которые требуют процедуру доливки масла и развоздушивания контура. Если вам потребуется выполнить такие процедуры, подробная информация об этом содержится в инструкции.

При сборке было немного хлопот, но теперь трубогиб работает безупречно – он быстро гнет трубу, включая бесшовную с толстой стенкой.

MATRIX 181335

Устройство вертикальных трубогибов похоже на самодельный гидропресс: они имеют закрытую стальную раму, в которой установлен бутылочный домкрат. Домкрат толкает сменной пуансон с помощью своего штока, а опорные ролики могут быть установлены в нужных местах рамы для гибки трубы.

В этой модели используется 12-тонный домкрат, что позволяет работать с трубами из стали диаметром до двух дюймов. Однако, так как это по сути арбалетный трубогиб, нужно учитывать, что трубы склонны к излому – а на вертикальных трубогибах это сложно контролировать из-за загораживающих верхних поперечин с роликами. Поэтому при работе с ним (учитывая усилие, необходимое для гибки трубы) нужно быть осторожным: изломить ее очень легко, особенно если спешить.

Для быстрого возврата штока здесь используются две мощные пружины – он опускается с хорошей скоростью, и не нужно прикладывать дополнительное усилие. Рама сварена крепко, без слабых мест, поэтому с ней не будет проблем в работе.

Единственное, что можно было сделать лучше, – это качество лакокрасочного покрытия. Многие владельцы отмечают, что оно недостаточно прочное.

Основные преимущества:

• Легкость гибки труб
• Гидравлика имеет приемлемое качество

Недостатки:

• Контроль изгиба неудобен

Обычно, при использовании ручной арбалетной дюймовки, проблем не возникает – больше всего устаешь от постоянных движений рычага, чем от самой физической нагрузки. Если не забывать о правильной ориентации шва, то получается вполне нормальная гибкая форма.

Какой трубогиб лучше купить?

Давайте сначала рассмотрим особенности каждой конструкции:

• Ручные арбалетные трубогибы ограничены в силе, а также не фиксируют трубу в месте гибки – то есть, по идее, они лучше подходят для работы с тонкостенными трубами, но именно с ними увеличивается вероятность поломки по центру пуансона (пуансон, по сути, пытается сломать трубу, которая поддерживается только двумя точками на краях). Такой трубогиб подходит в случаях, когда не требуется особая эстетика в гибке, а сам изгиб происходит под большим углом и большим радиусом.
• Также существуют трубогибы для роликов, но они имеют свою специфику – они позволяют прокатить трубу (круглую или профильную в зависимости от установленных роликов) по очень большому радиусу, но не подходят для маленьких радиусов: например, создание каркаса для теплицы с помощью такого трубогиба – легкая задача, но просто согнуть отвод для водопровода на 90 градусов уже невозможно.

Более мощные модели трубогибов будут иметь аналогичные особенности – гидравлические, где мышечное усилие увеличивается гидроцилиндром, или электрогидравлические, где давление накачивает уже насос. Подобные арбалетные трубогибы имеют даже большую вероятность излома, так как рука может не почувствовать момент, когда труба пойдет гармошкой, или совсем не почувствовать, когда вместо нее работает электромотор. Если же электропривод работает через редуктор, изгибая трубу вокруг неподвижной радиусной направляющей, то это по сути вариант рычажного трубогиба с отличающейся кинематикой привода, но с теми же особенностями в работе.
